宽带软路由汇聚方案之 - 一对一

简单理解为10条宽带线路带10个设备。

一、软路由汇聚

配置(ikuai)
1.配置说明

• 拨号配置
• 配置nat类型为nat1
• UPNP功能启用
• 开启SNMP服务端
• 启用IPv6功能
• 配置DMZ映射，IP 地址从192.168.1.11(指定从此IP，勿使用其它IP地址)依次递增，如：
  adsl01拨号线路 ---- 映射到 192.168.1.11
  adsl02拨号线路 ---- 映射到 192.168.1.12
  adsl03拨号线路 ---- 映射到 192.168.1.13
  adsl...拨号线路 ---- 映射到 192.168.1....
• 配置基于源地址的端口分流，每个内网IP走不同的线路访问外网, 与DMZ配置对应，如：
  源内网IP192.168.1.11 --- adsl01拨号线路
  源内网IP192.168.1.12 --- adsl02拨号线路
  源内网IP192.168.1.13 --- adsl03拨号线路
  源内网IP192.168.1.... --- adsl....拨号线路
  备注：业务服务器只需要配置192.168.1.200这一个IP地址，DMZ映射和端口分流的IP地址在业务上线时会自动配置使用。

2.拨号配置
软路由使用基于vlan的混合模式拨号连网(如下图示)，vlan号和光猫接入的vlan号对应，在软路由上拨号连接网络，保证拨号账号使用对应的光猫连接网络(有些情况会限制一个账号只能使用指定的线路拨号上网)。

3.设置上网模式为NAT1

4.启用UPNP功能

5.开启SNMP服务端

6.启用IPv6功能

开启IPv6功能后，线路选择，请随意选择一条即可。

内网设置这里有几个lan口就添加几个开启即可

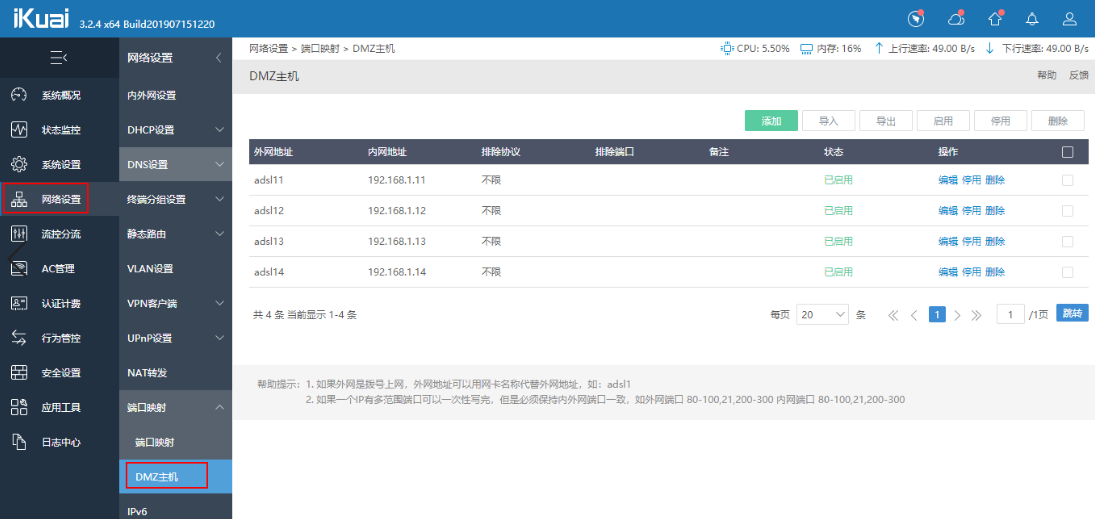

7.配置DMZ映射

服务器IP 地址从192.168.1.11(指定从此IP，勿使用其它IP地址)依次递增，这些IP地址在业务上线时程序会自动配置在服务器上，无需手动在服务器上配置这些IP地址。如下图示：

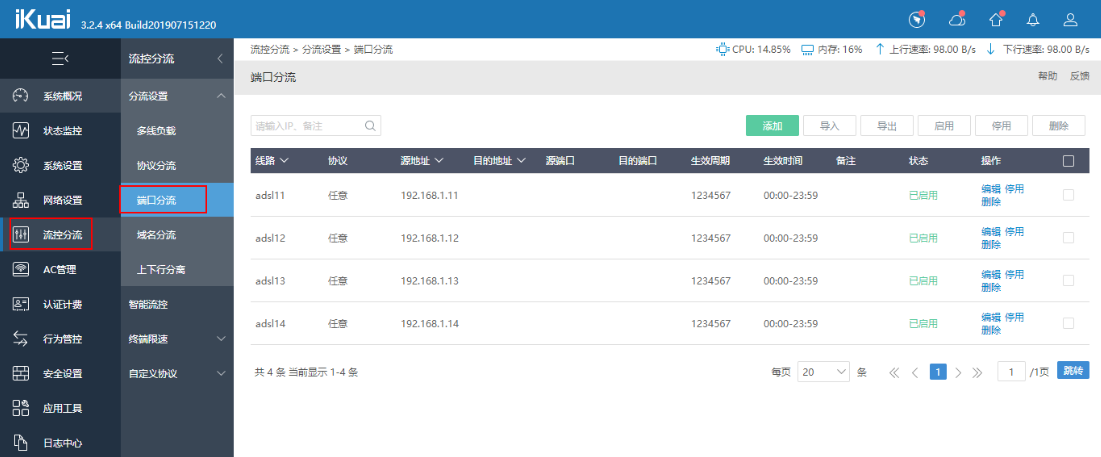

8.配置源地址端口分流

配置基于源地址的端口分流，每个内网IP走不同的线路访问外网, 与DMZ配置对应，如下图所示。
